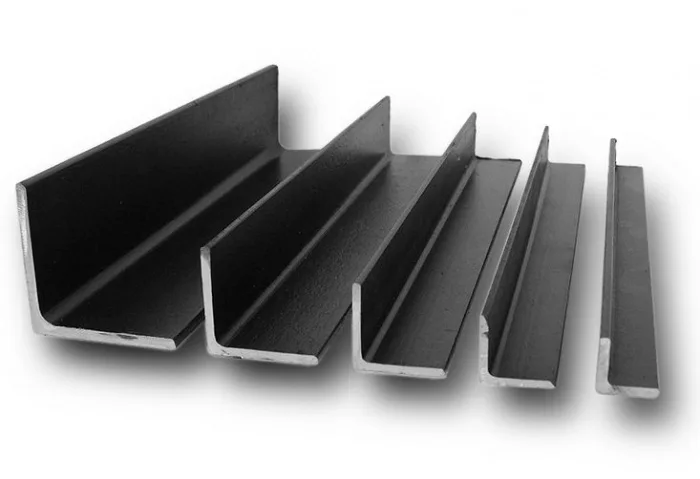

Металевий кутик — профіль із двома полицями, що утворюють Г-подібний переріз. Для замовлення недостатньо сказати «кутик 50»: потрібно зазначити ширину обох полиць, товщину, довжину, матеріал і вимоги до постачання. Ці відомості описують виріб; допустиме навантаження визначають окремо для конкретної конструкції.
Як улаштований переріз кутика
Полицями називають дві протяжні сторони перерізу. У рівнополичного кутика їхня ширина однакова, у нерівнополичного — різна. Товщина полиці не дорівнює її ширині. У місці з’єднання полиць є внутрішня зона спряження: її форма та радіус залежать від способу виготовлення. Це важливо, якщо до кутика впритул прилягає інша деталь.
Що означає запис 50 × 50 × 5
| Частина позначення | Як читати |
|---|---|
| Перші 50 мм | Ширина однієї полиці |
| Другі 50 мм | Ширина другої полиці |
| 5 мм | Номінальна товщина профілю |
Довжина постачання до цих трьох чисел не входить. Марку сталі, стандарт, точність виготовлення та покриття також задають окремо. Умовний рядок заявки: «Кутик рівнополичний 50 × 50 × 5 мм, довжина заготовки 6 м; марка сталі та стандарт — за проєктною специфікацією». Це приклад запису, а не рекомендація перерізу для певного навантаження.
Прокат, монтажний з’єднувач чи оздоблювальна планка
Гарячекатаний і гнутий кутики належать до профілів, які розрізають на деталі. Готовий кріпильний кутик з отворами є з’єднувачем: його роботу оцінюють разом із кріпленням та основою. Тонка оздоблювальна планка закриває крайку або формує кут поверхні. Зовнішня схожість не робить ці вироби взаємозамінними.
Де застосовують металевий кутик
Профіль використовують у рамах, обрамленнях, в’язях і вузлах металевих конструкцій. Монтажні з’єднувачі застосовують у передбачених виробником вузлах, а оздоблювальні профілі — в облицюванні та меблях. Вибір починають із функції деталі: сприймати зусилля, з’єднувати елементи чи захищати крайку.
Що перевірити перед замовленням
- Повне позначення перерізу й довжини, кількість заготовок.
- Матеріал, документи на партію та потрібний захист поверхні.
- Можливість різання, допуски довжини й умови приймання.
- Геометрію спряження, якщо кутик входить у вже готовий вузол.
Якщо продавець зазначив лише «50 × 50», уточніть товщину. Два профілі з однаковими полицями, але різною товщиною мають різні масу й характеристики перерізу.
