Жорсткість рами з кутника визначається не лише товщиною металу. На переміщення впливають довжина елементів, орієнтація перерізу, в’язі, опори й податливість з’єднань.
Орієнтація перерізу
Кутник має несиметричну відносно деяких осей геометрію. Положення полиць щодо навантаження змінює роботу елемента. Прикріплення до однієї полиці може створювати ексцентриситет: лінія дії сили не обов’язково проходить через центр перерізу.
Проліт і спирання
Порівнювати два профілі слід за однакової схеми. Консоль та елемент між двома опорами працюють по-різному. Зміна вільної довжини або закріплення потребує нового розрахунку, навіть якщо переріз залишився тим самим.
В’язі та вузли

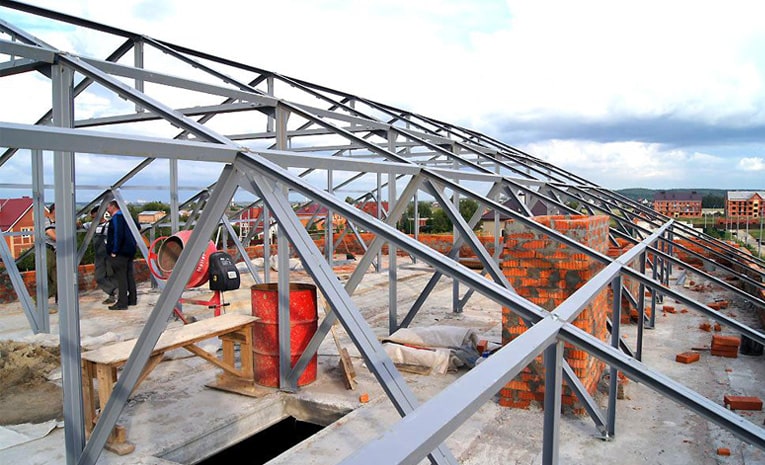

Перевірте, що перешкоджає перекосу рами й бічному переміщенню елементів. Розкіс має передавати зусилля через розраховані з’єднання. Слабко закріплена в’язь або податливий болтовий вузол можуть обмежувати ефект від збільшення перерізу.
Які дані передати для перевірки
- Креслення рами з розмірами та опорами.

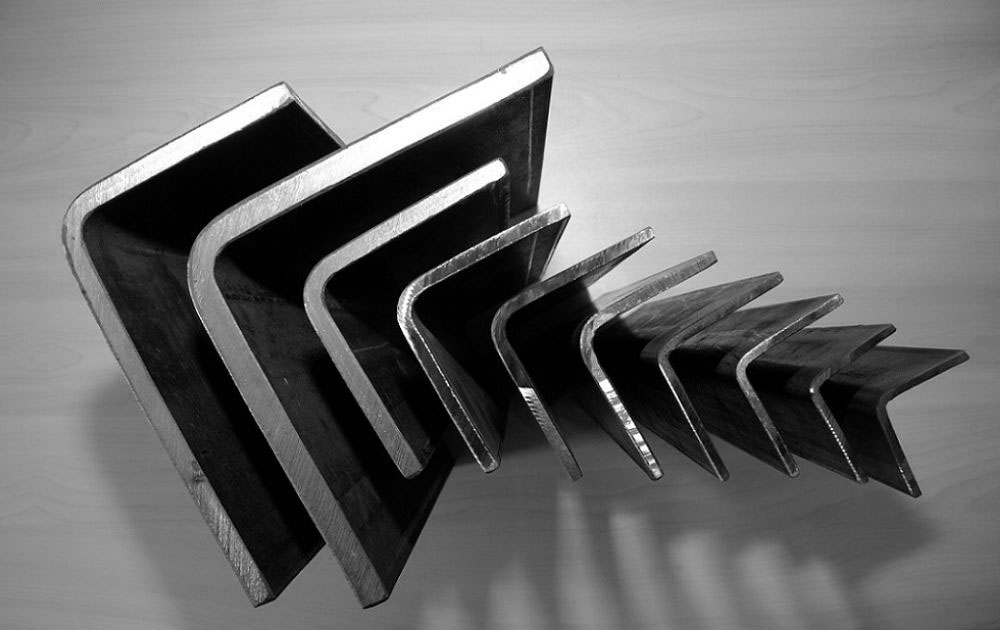

- Розміри полиць, товщину й матеріал.
- Розташування навантажень та їхні сполучення.
- Схеми з’єднань і допустимі переміщення.
Для наявної рами додають відомості про пошкодження й фактичне закріплення. Підсилення обирають після встановлення причини деформацій.
Жорсткість і міцність перевіряють окремо
Міцність пов’язана з опором руйнуванню та недопустимим напруженням, жорсткість — із деформаціями. Елемент може витримувати навантаження, але надто сильно прогинатися. Для кутника важливі орієнтація перерізу, проліт, закріплення й місце прикладання сили. Відкритий Г-подібний переріз не слід вважати універсально стійким до кручення: ексцентричне навантаження здатне спричинити поворот.
Розкоси, в’язі та зміна спирання можуть впливати на деформації сильніше, ніж невелике збільшення товщини. Рішення перевіряють для всієї рами разом зі з’єднаннями; властивості окремого профілю не описують податливість вузлів.
