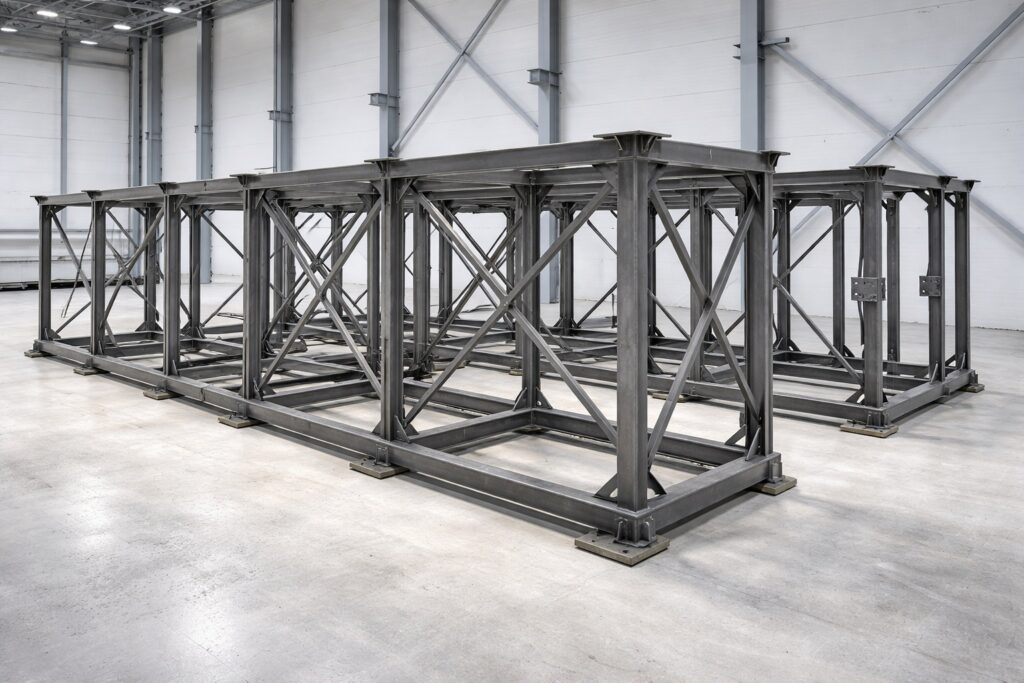

У змішаному каркасі важливо узгодити геометрію профілів і передавання зусиль. Розглядаємо поєднання кутика з іншими елементами металопрокату.
Головне — розуміти, яку функцію виконує кожен елемент. Один профіль може працювати як основна несуча балка, інший — як поперечний зв'язок або підсилення. Правильно підібрана комбінація металопрокату дозволяє отримати міцну конструкцію без невиправданого збільшення її маси та вартості.
Навіщо комбінувати різні види металопрокату?
Кожен вид металевого профілю має свої особливості. Кутик зручний для підсилення, створення рам і з'єднання елементів. Профільна труба відрізняється хорошою жорсткістю за порівняно невеликої маси. Швелер ефективно працює як несучий елемент, а двотавр застосовується там, де потрібна висока здатність сприймати значні навантаження.
Комбінування дозволяє враховувати реальні навантаження на кожній ділянці конструкції. У результаті матеріал використовується ефективніше, а сама конструкція стає зручнішою у виробництві та монтажі.
Металевий кутик і профільна труба
Одне з найпоширеніших поєднань — металевий кутик і профільна труба. Обидва матеріали підходять для виготовлення каркасів, але використовуються дещо по-різному.
Профільна труба добре підходить для стійок, рам, поперечин та інших елементів, де важлива просторова жорсткість. Кутик зручно застосовувати для кріплення, створення додаткових зв'язків, виготовлення невеликих рам і підсилення окремих ділянок.
Наприклад, каркас навісу можна виконати з профільної труби, а кутик використати для виготовлення кріпильних елементів, опор під покрівельний матеріал або додаткових діагональних зв'язків. Такий підхід дозволяє не перевантажувати основні елементи та водночас підвищити стійкість конструкції.
Під час з'єднання важливо враховувати розміри профілів. Занадто великий зазор між деталями ускладнює зварювання, а недостатня площа контакту може знизити надійність з'єднання.
Поєднання кутика та швелера
Швелер використовують переважно в конструкціях, де потрібна висока несуча здатність. Він підходить для балок, основ, рам, напрямних та інших елементів, які зазнають значних навантажень.
Металевий кутик у такій конструкції може виконувати допоміжну функцію. Його застосовують для створення зв'язків між швелерами, підсилення вузлів, виготовлення кронштейнів і монтажних рам.
Наприклад, під час виготовлення металевого майданчика швелер може стати основою несучого каркаса, а кутик — елементом, який з'єднує окремі частини конструкції. Це дозволяє отримати жорстку систему без необхідності використовувати важкий профіль абсолютно в усіх елементах.
Особливу увагу слід приділяти вузлам з'єднання. Саме в місцях стиків концентруються значні навантаження, тому розміри зварних швів, болтових з'єднань і додаткових накладок мають відповідати розрахунку.
Кутик і двотаврова балка
Двотавр призначений для роботи з великими навантаженнями та часто використовується в будівництві перекриттів, несучих каркасів, промислових конструкцій та інших об'єктів.
У такій системі кутик зазвичай не замінює двотавр, а виконує допоміжну функцію. Його можна використовувати для кріплення додаткових елементів, виготовлення монтажних деталей, поперечних зв'язків або підсилення окремих вузлів.
Під час проєктування важливо враховувати, як навантаження передаються від другорядних елементів до основної балки. Навіть невеликий кутик може стати важливою частиною конструкції, якщо через нього передається навантаження на двотавр.
Не можна вибирати профілі незалежно один від одного. Спочатку визначають призначення основної несучої системи, а потім підбирають додаткові елементи з урахуванням їхнього фактичного навантаження.
Як поєднувати кутик із листовим металом?
Листовий метал також часто використовується разом із кутиком. Із такої комбінації виготовляють короби, кожухи, перегородки, майданчики, двері, захисні екрани та різні технічні конструкції.
Кутик може використовуватися як каркас, до якого кріпиться металевий лист. Це особливо зручно, коли лист сам по собі недостатньо жорсткий. Каркас із кутика обмежує деформацію та допомагає зберегти форму готового виробу.
Товщину листа та розміри кутика необхідно вибирати залежно від призначення конструкції. Для декоративної перегородки вимоги будуть значно нижчими, ніж для майданчика, який повинен витримувати вагу обладнання або людей.
Під час зварного з'єднання важливо враховувати товщину обох матеріалів. Надмірно інтенсивне нагрівання тонкого листа може призвести до його деформації, тому технологію зварювання обирають з урахуванням конкретної конструкції.
Кутик у поєднанні з арматурою
Арматура та кутик також можуть використовуватися разом, особливо під час виготовлення залізобетонних або комбінованих конструкцій. При цьому матеріали виконують різні функції.
Арматурний прокат переважно використовується для армування бетону, а кутик може застосовуватися для виготовлення закладних деталей, рам, захисних елементів або локального підсилення.
Такі рішення потребують особливо уважного підходу до проєктування. Не можна автоматично вважати, що додавання більшої кількості металу зробить конструкцію міцнішою. Важливо забезпечити правильну передачу навантаження між усіма елементами.
Як вибрати розміри профілів?
Спочатку необхідно визначити призначення конструкції та розрахувати діючі навантаження. Після цього вибирають основний несучий профіль і лише потім — допоміжні елементи.
Під час вибору металевого кутика враховують ширину полиць, товщину металу, довжину елементів і спосіб з'єднання. Для профільної труби важливі розміри перерізу та товщина стінки. При використанні швелера або двотавра необхідно враховувати їхні розрахункові характеристики.
Якщо конструкція складна або відповідальна, підбір профілів краще виконувати на основі інженерного розрахунку.
Що важливо враховувати під час з'єднання різних профілів?
Під час зварювання слід враховувати марку сталі, товщину деталей та особливості технології. При болтовому з'єднанні важливі діаметр кріплення, кількість болтів, відстань між отворами та розподіл навантаження.
Окрему увагу приділяють захисту металу. Після зварювання та різання захисне покриття може бути пошкоджене, а відкриті ділянки стають більш вразливими до корозії. Тому готову конструкцію необхідно обробити відповідним захисним складом.
Якщо для проєкту потрібно одразу кілька видів профілю, зручніше купувати їх у постачальника з широким асортиментом. Це спрощує комплектацію, дозволяє зіставити характеристики матеріалів і скоротити кількість окремих замовлень. Перед замовленням варто скласти перелік усіх необхідних позицій: кутика, профільної труби, швелера, листового металу або іншого прокату.

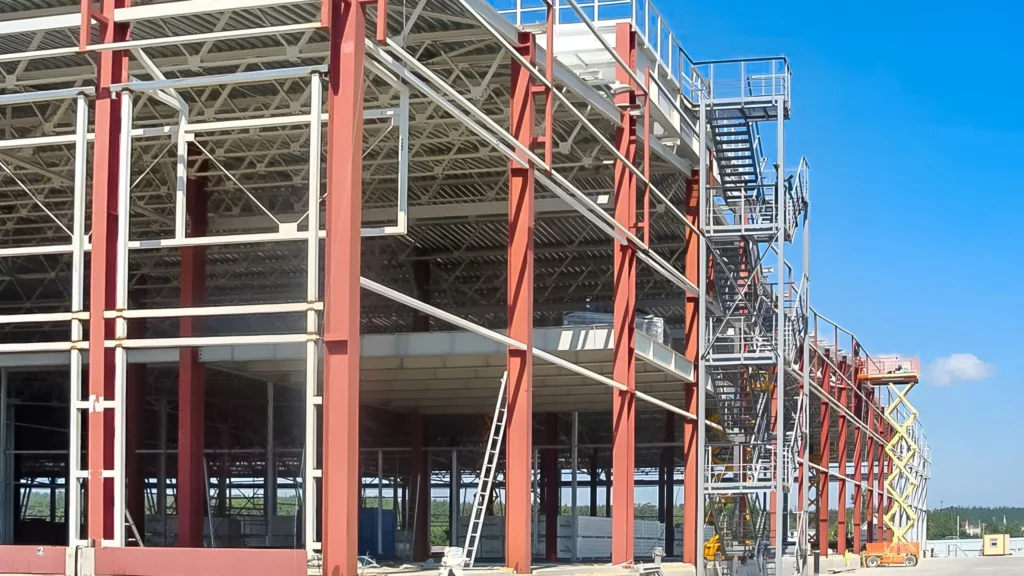

Комбінування металевого кутика з іншими видами металопрокату — це не просто спосіб заощадити матеріал. Правильно підібрані профілі дозволяють створити конструкцію, у якій кожен елемент виконує свою функцію.
Кутик зручно використовувати для підсилення та зв'язків, профільну трубу — для легких і жорстких каркасів, швелер і двотавр — для основних несучих елементів, а листовий метал — для формування поверхонь і захисних конструкцій.
Головне правило — вибирати поєднання профілів не лише за розмірами та ціною, а й за розрахунковими навантаженнями, умовами експлуатації та способом з'єднання. Саме такий підхід дозволяє отримати надійну, довговічну та економічно обґрунтовану металоконструкцію.
Узгодження деталей різної товщини
У вузлі кутника з трубою чи листом перевіряють місцеву роботу тоншої деталі: отвори, стінку труби та зони зварювання. Однакова зовнішня ширина профілів не означає збігу їхніх осей і лінії дії зусилля. За потреби проєктом передбачають фасонки або інші деталі передавання навантаження. Для замкнутої труби заздалегідь вирішують питання доступу до кріплення та захисту внутрішньої порожнини.
