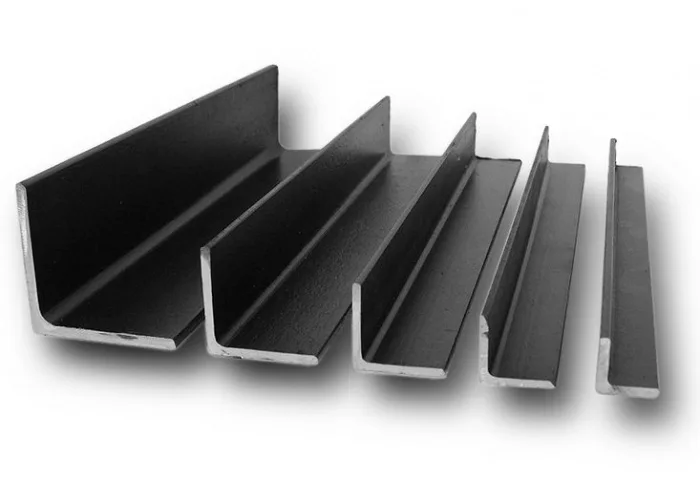

Металлический уголок — профиль с двумя полками, образующими Г-образное сечение. Для заказа недостаточно сказать «уголок 50»: нужно указать ширину обеих полок, толщину, длину, материал и требования к поставке. Эти сведения описывают изделие; допустимую нагрузку определяют отдельно для конкретной конструкции.
Как устроено сечение уголка
Полками называют две протяжённые стороны сечения. У равнополочного уголка их ширина одинакова, у неравнополочного — различается. Толщина полки не равна её ширине. В месте соединения полок есть внутренняя зона сопряжения: её форма и радиус зависят от способа изготовления. Это важно, если к уголку вплотную примыкает другая деталь.
Что означает запись 50 × 50 × 5
| Часть обозначения | Как читать |
|---|---|
| Первые 50 мм | Ширина одной полки |
| Вторые 50 мм | Ширина другой полки |
| 5 мм | Номинальная толщина профиля |
Длина поставки в эту тройку чисел не входит. Марка стали, стандарт, точность изготовления и покрытие также задаются отдельно. Условная строка заявки может выглядеть так: «Уголок равнополочный 50 × 50 × 5 мм, длина заготовки 6 м; марка стали и стандарт — по проектной спецификации». Это пример записи, а не рекомендация сечения для какой-либо нагрузки.
Прокат, монтажный соединитель или отделочная планка
Горячекатаный и гнутый уголки относятся к профилям, которые нарезают на детали. Готовый крепёжный уголок с отверстиями является соединителем: его работу оценивают вместе с крепежом и основанием. Тонкая отделочная планка закрывает кромку или формирует угол поверхности. Внешнее сходство не делает эти изделия взаимозаменяемыми.
Где применяют металлический уголок
Профиль используют в рамах, обрамлениях, связях и узлах металлических конструкций. Монтажные соединители применяют в предусмотренных изготовителем узлах, а отделочные профили — в облицовке и мебели. Выбор начинают с функции детали: воспринимать усилия, соединять элементы или защищать кромку.
Что проверить перед заказом
- Полное обозначение сечения и длины, количество заготовок.
- Материал, документы на партию и требуемую защиту поверхности.
- Возможность резки, допуски длины и условия приёмки.
- Геометрию сопряжения, если уголок входит в уже готовый узел.
Если продавец указал только «50 × 50», уточните толщину. Два профиля с одинаковыми полками, но разной толщиной имеют разные массу и характеристики сечения.
