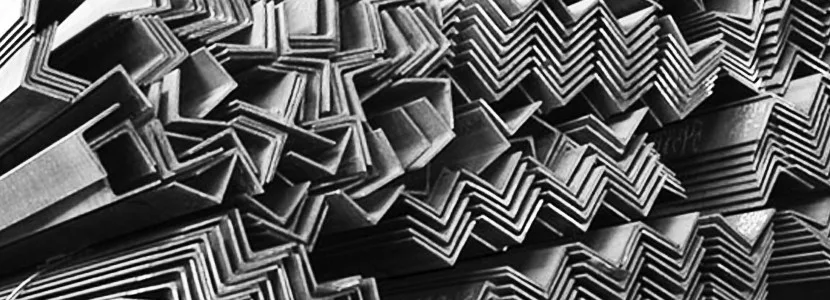

Равнополочный и неравнополочный уголки отличаются шириной полок. У первого они равны, у второго — нет. Речь идёт о размерах поперечного сечения, а не о длине заготовки. Из этого различия нельзя автоматически сделать вывод, какой профиль прочнее.
Как увидеть разницу в обозначении
| Пример | Тип | Расшифровка |
|---|---|---|
| 50 × 50 × 5 | Равнополочный | Две полки по 50 мм, толщина 5 мм |
| 75 × 50 × 5 | Неравнополочный | Полки 75 и 50 мм, толщина 5 мм |
Примеры нужны для чтения записи. Для выбора проверяют наличие профиля в сортаменте, материал, радиусы и остальные характеристики.
Геометрия соединения
Более широкая полка может быть удобна для размещения узла или сопряжения с другой деталью. При этом расстояния до отверстий, края и сварных швов определяются проектом. Свободное место на полке ещё не означает, что на ней можно произвольно расположить крепежи.
Как сравнивать работу сечения
Сравнение имеет смысл при заданных нагрузках, пролётах и ориентации. Проверяют площадь, характеристики относительно нужных осей, устойчивость и соединения. Одинаковая толщина двух разных уголков не означает одинаковой массы или допустимой нагрузки. Для неравнополочного профиля особенно важно не перепутать положение длинной и короткой полок.
Когда возможна замена
В декоративном обрамлении замена может ограничиваться проверкой размеров и вида поверхности. В несущем элементе нужно согласование расчёта и узлов. Не заменяйте проектный уголок другим только потому, что тот тяжелее или имеет более широкую полку.
Чек-лист заказа
- Обе ширины полок и толщина указаны полностью.
- Способ изготовления и марка стали известны.
- Ориентация на чертеже понятна монтажнику.
- Длина, количество и обработка согласованы.
- Изменения по сравнению с проектом подтверждены до закупки.
